Základní okruhy řízení tlaku hydraulické multifunkční vrtací soupravy

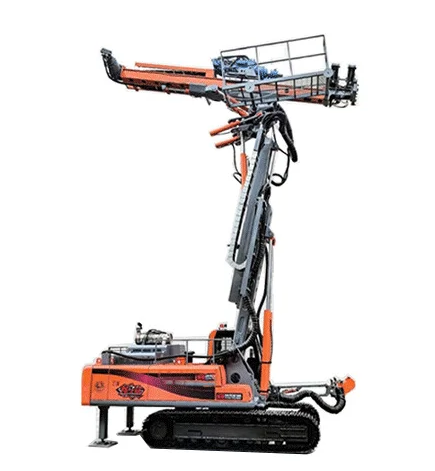

Základní okruhy řízení tlakuHydraulická multifunkční vrtací souprava

Základní okruh regulace tlaku je kriticky důležitý, protože poskytuje sílu a krouticí moment požadovaný pro pohony hydraulické multifunkční vrtací soupravy. Základním prvkem v tomto okruhu je regulační ventil tlaku, který reguluje hydraulický tlak. Základní okruh regulace tlaku hraje zásadní roli při provozu hydraulické multifunkční vrtací soupravy.

Vyrovnávací obvod

V praktickém strojírenství může vertikální hydraulický válec hydraulické multifunkční vrtací soupravy klesat v důsledku vlastní gravitace. Aby se tomu zabránilo, lze použít vyrovnávací obvod. Takové obvody se běžně používají v mechanismech, jako jsou nevyvážené vyrovnávací, zvedací a teleskopické mechanismy v jeřábech, stejně jako mechanismy gravitačního sestupu, jako jsou plunžry, písty a posuvné mechanismy v hydraulických lisech. Vyrovnávací obvody zahrnují:

(1) Vyvažovací obvod pomocí zpětného sekvenčního ventilu pro podporu a řízení omezování rychlosti.

(2) Vyvažovací obvod využívající zpětný škrticí ventil pro omezení rychlosti a hydraulicky ovládaný zpětný ventil pro blokování.

Okruh udržování tlaku

Jak název napovídá, okruh pro udržování tlaku udržuje tlak konstantní a udržuje stanovený tlak během určité fáze pracovního cyklu. Tento typ obvodu má tři hlavní vlastnosti:

(1) Stabilní tlak

(2) Spolehlivý provoz

(3) Energetická účinnost.

Okruh pro snížení tlaku

Okruh pro snížení tlaku snižuje tlak v hydraulickém okruhu. Toho je dosaženo koordinací redukčního ventilu s jinými ventily. S tímto okruhem lze dosáhnout stabilního tlaku nižšího, než je napájecí tlak čerpadla.

Okruh regulace tlaku

Funkcí tlakového regulačního okruhu je udržovat tlak celého hydraulického systému hydraulické multifunkční vrtací soupravy nebo konkrétního úseku na konstantní hodnotě nebo pod určitou hranicí. Mezi okruhy regulace tlaku patří:

(1) Jednostupňový okruh regulace tlaku

(2) Vícestupňový okruh regulace tlaku

(3) Plynulý okruh regulace tlaku.

Okruh zesilující tlak

Ke zvýšení tlaku v hydraulickém systému se používá okruh zvyšující tlakHydraulická multifunkční vrtací souprava. Použitím tohoto okruhu lze použít hydraulické čerpadlo s relativně nízkým výstupním tlakem pro získání oleje o vyšším tlaku. K dosažení stejného účinku lze navíc jako zdroj energie použít stlačený vzduch. Nezbytnou součástí tohoto obvodu je zesilovač, který zahrnuje:

(1) Jednočinný zesilovač

(2) Dvojčinný zesilovač.

Vykládací okruh

Funkcí vykládacího okruhu je umožnit hydraulickému čerpadlu pracovat téměř bez tlaku. Mezi výhody vykládacího okruhu patří:

(1) Vyhněte se častému spouštění motoru

(2) Snížení tvorby tepla v hydraulickém systému hydraulické multifunkční vrtací soupravy

(3) Minimalizace ztráty napájení

(4) Prodloužení životnosti motoru a čerpadla.

Mezi běžně používané vykládací obvody patří:

(1) Vypouštěcí okruh využívající externě řízený sekvenční ventil jako vypouštěcí ventil

(2) Vypouštěcí okruh pomocí bypassu s dvoucestným dvoupolohovým ventilem

(3) Vypouštěcí obvod pomocí pilotně ovládaného pojistného ventilu

(4) Odlehčovací obvod využívající funkci neutrální polohy směrového ventilu typu M (nebo H, K).
