Jaké jsou nejnovější pokroky v technologii multifunkčních kotevních vrtacích souprav?

Jaké jsou nejnovější pokroky v technologii multifunkčních kotevních vrtacích souprav?

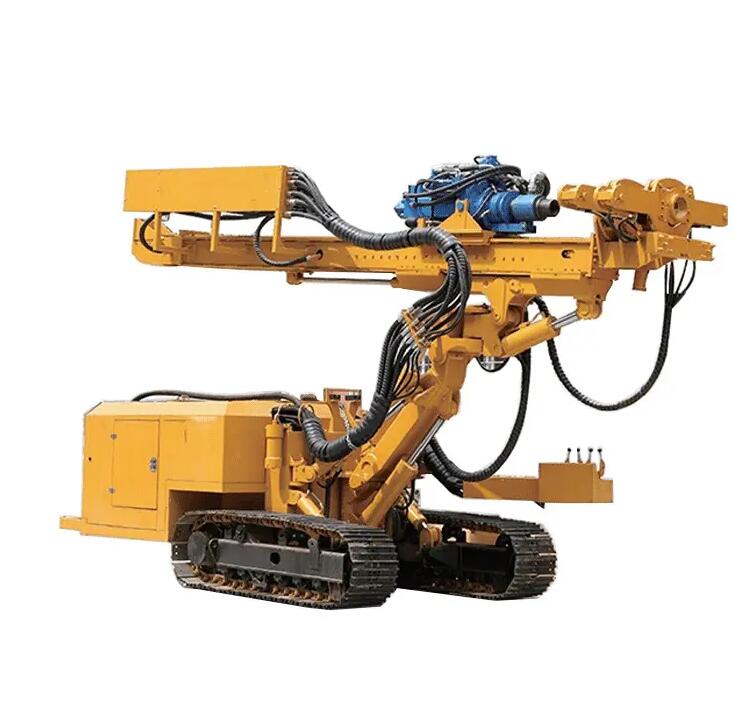

Technologie za tímmultifunkční kotevní vrtné soupravyprochází rychlým a transformačním vývojem. Nejnovější pokroky, které přesahují pouhou mechanickou integraci, se zaměřují na inteligenci, přesnost a extrémní adaptabilitu a přeměňují tyto plošiny na sofistikované robotické platformy, které řeší nejnáročnější podmínky moderního tunelování a těžby.

1. Vzestup inteligentních, automatizovaných řídicích systémů

Nejvýznamnější skok vpřed je v automatizaci a chytrém ovládání. Přední výrobci vyvíjejí systémy, které drasticky snižují závislost obsluhy a lidské chyby. Například společnost China Railway Construction Heavy Industry (CRCHI) představila novou generaci vrtných kotevních a injektážních souprav s řídicím systémem „One-Key Per Step“. Tento systém zjednodušuje složité operace do automatizovaných sekvencí, snižuje práh dovedností operátorů a zajišťuje konzistentní, opakovatelné provádění každého cyklu vrtání, kotvení a injektáže.

Tento trend k plné autonomii se zrychluje. Výzkum a vývoj je zaměřen na strojové vidění a autonomní polohování. Jedna převratná patentová přihláška od významného výrobce popisuje systém, kde hloubková kamera na vrtacím zařízení vytváří 3D mapu čela tunelu v reálném čase. Systém automaticky identifikuje polohy dříve nainstalovaných šroubů a vypočítá přesné souřadnice pro nové vyvrtané otvory. Poté navede vrtací výložník do těchto míst bez ručního měření nebo značení, čímž dosahuje úrovně rychlosti a přesnosti, kterou lidský operátor nedokáže.

2. Bezprecedentní přesnost ve stísněných a složitých prostorách

Moderní projekty často tlačí do geologicky složitých oblastí s masivními stroji na vrtání tunelů (TBM), které pracují v těsných mezích. Kritickým problémem byla instalace dlouhých, hlubokých kotev kolmo (normálně) k profilu tunelu v extrémně omezeném prostoru za řeznou hlavou TBM. Nekolmé kotvy jsou méně účinné a mohou být nebezpečné pro napínání.

Nedávné objevy to přímo vyřešily. Inženýři vyvinuli všesměrovou vrtnou soupravu pro normální hluboké vrtání namontovanou na TBM pro projekt tunelu s vysokým napětím v měkkých horninách. Tento specializovaný návazec je vybaven sofistikovaným spojovacím mechanismem s otočným ramenem a podavačem s přesností nastavení úhlu ±0,5°. Ve spojení s kompaktním, o 50 % menším upínacím modulem tyčí, může pracovat v prstencovém prostoru o šířce 2,4 metru a vrtat 8-12 metrů hluboké otvory v dokonalém úhlu 90 stupňů ke stěně tunelu v libovolném místě po jeho obvodu. Tato přesnost zajišťuje optimální kotvící sílu a bylo prokázáno, že zkracuje doby kotevního cyklu o více než polovinu, z 800 na 300 minut na tunelový prstenec.

3. Vylepšená zručnost a multitaskingové schopnosti

Pokroky se neomezují pouze na návazce s jedním výložníkem. Aby se maximalizovalo pokrytí obličeje a účinnost, nové konstrukce zahrnují více, nezávisle pracujících vrtacích jednotek. Patent na „vícesměrný vrtací a kotevní robot“ odhaluje systém se šesti samostatnými vrtacími jednotkami namontovanými na jediném rámu. Tyto jednotky mohou pracovat současně na střeše tunelu a stěnách. Podstatné je, že jejich nezávislý pohyb jim umožňuje pokrýt mezery nebo „zmeškaná místa“ zanechaná jinými jednotkami, aniž by bylo nutné přemístit celý masivní stroj, což výrazně zvyšuje celkovou efektivitu práce.

4. Zaměřte se na odolnost a drsný provoz v prostředí

Technologie také zlepšuje robustnost soupravy. Nové patenty zdůrazňují integrované systémy navržené tak, aby se vypořádaly se dvěma největšími nepřáteli podzemních zařízení: prachem a poškozením nárazem. Jedna inovativní konstrukce zahrnuje vyhrazený systém odsávání prachu s ventilátory, sacími otvory a filtračními deskami, které aktivně zachycují prach u zdroje a chrání jak součásti stroje, tak zdraví posádky. Kromě toho jsou přidávány nárazníkové systémy s tlumiči a pružinami, které chrání konstrukční kostru vrtné plošiny před nárazy padajícími úlomky hornin, čímž se prodlužuje životnost v drsných podmínkách.

Závěr: Cesta k robotickým pracovištím

Nejnovější pokroky vmultifunkční kotvící návazectechnologie jasně ukazují na budoucnost robotických, senzorově řízených a síťově propojených stavenišť. Konvergence automatizovaného řízení, přesného vedení, obratnosti s více rameny a tvrzeného designu vytváří stroje, které nejsou jen nástroji, ale inteligentními partnery ve strojírenství. Tyto plošiny zvyšují bezpečnost odstraněním personálu z nebezpečných oblastí, zvyšují kvalitu díky neomylné přesnosti a snižují náklady díky dramatickému zvýšení efektivity. S tím, jak se infrastrukturní projekty stávají ambicióznějšími a zemní podmínky obtížnější, budou tyto inteligentní kotvící plošiny zásadní pro přeměnu technických problémů na dosažitelnou realitu.
