Mohou být tryskové injektážní soupravy použity pro vytváření podzemních odříznutých stěn?

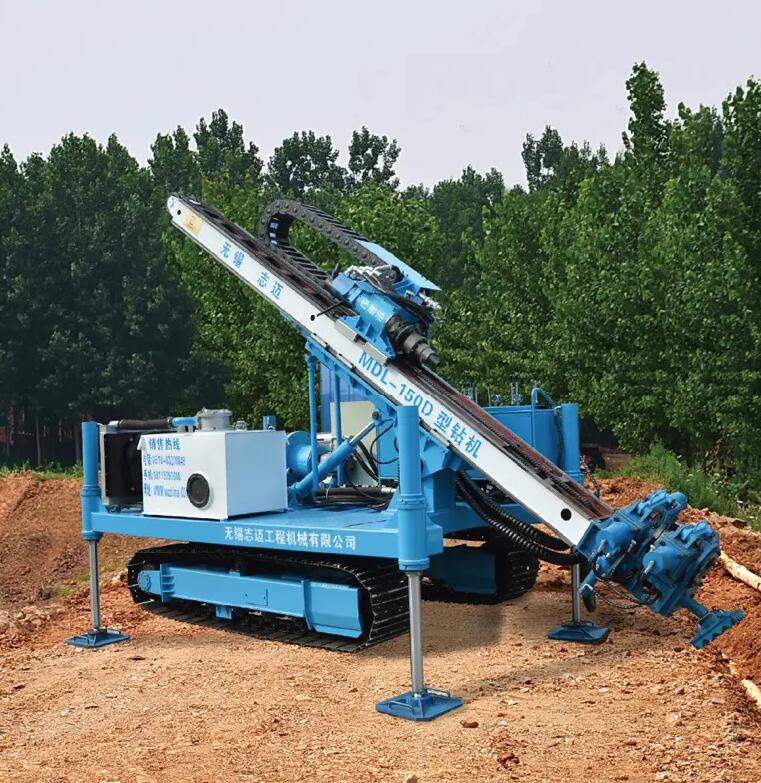

MůžeSoupravy pro tryskovou injektážPoužívat se k vytváření podzemních odříznutých zdí?

Podzemní zářezové stěny jsou vertikální bariéry určené k řízení proudění podzemní vody, zadržování kontaminantů nebo poskytování strukturální podpory v geotechnickém a environmentálním inženýrství. Tradičně se pro tyto účely používaly techniky, jako jsou kalové stěny, štětovnice nebo diafragmové stěny. Zařízení pro tryskovou injektáž se však objevily jako všestranná a účinná alternativa, zejména ve složitých půdních podmínkách nebo na omezených místech. Tento článek zkoumá proveditelnost, metody a výhody použití zařízení pro tryskovou injektáž k vytvoření podzemních odříznutých stěn spolu s technickými úvahami a poznatky z případových studií.

Principy tryskové injektáže pro odříznuté stěny

Trysková injektáž zahrnuje erozi půdy na místě pomocí vysokotlakých proudů kapaliny (injektážní malty, vody nebo vzduchu) a její smíchání s cementovým pojivem za vzniku sloupů, panelů nebo souvislých bariér. U odříznutých stěn se postupně vytvářejí překrývající se sloupy s tryskovou injektáží, aby vytvořily utěsněnou vertikální membránu. Lze použít tři primární metody tryskové injektáže:

Single Fluid System: Samostatná vysokotlaká zálivka eroduje a mísí se s půdou.

Double Fluid System: Tryska spárovací hmoty je zakryta proudem vzduchu pro zvýšení rozsahu eroze.

Systém Triple Fluid: Oddělené vodní a vzduchové trysky erodují půdu, následuje injektáž spárovací hmoty pro promíchání.

Systém trojitého fluida je často preferován pro odříznuté stěny kvůli jeho schopnosti dosáhnout větších průměrů sloupců a lepší homogenity v různých půdách.

Výhody oproti konvenčním metodám

Přizpůsobivost: Soupravy pro tryskovou injektáž mohou pracovat v půdách, kde tradiční metody bojují, jako jsou dlážděné vrstvy, měkké jíly nebo smíšené povrchy.

Minimální vibrace: Na rozdíl od beranění způsobuje trysková injektáž malé vibrace, takže je vhodná v blízkosti citlivých konstrukcí.

Není potřeba příkopů: Eliminuje rizika zřícení příkopů a snižuje požadavky na odvodnění.

Přizpůsobitelná geometrie: Stěny lze konstruovat v různých hloubkách (až 50+ metrů) a úhlech, včetně zakřivených nebo nepravidelných rozvržení.

Návrh a konstrukční proces

Průzkum místa: Detailní profilování půdy je rozhodující pro stanovení parametrů tryskání (tlak, rychlost rotace, rychlost stahování) a překrytí kolony.

Uspořádání a řazení: Sloupce jsou rozmístěny v 70–90 % svého průměru, aby byla zajištěna kontinuita. Primární a sekundární kolony jsou naplánovány tak, aby se zabránilo zvednutí země.

Monitorování v reálném čase: Moderní soupravy integrují senzory pro monitorování průtoku, tlaku a tvorby kolony, což umožňuje úpravy během stavby.

Ověření kvality: Vzorkování jádra, testy propustnosti a geofyzikální metody potvrzují integritu stěny a hydraulický výkon.

Případová studie: Zadržování kontaminantů v průmyslovém areálu

Chemický závod v Evropě požadoval odříznutou zeď, aby se zabránilo vyplavování znečišťujících látek do podzemních vod. Trysková injektáž byla zvolena z důvodu heterogenních podpovrchových podmínek (střídání vrstev písku a bahna). Pomocí trojkapalinové tryskové injektáže byla postavena stěna o tloušťce 1,2 metru dosahující hloubky 30 metrů. Testování po konstrukci ukázalo hydraulickou vodivost pod 10⁻⁷ cm/s, což splňuje přísné ekologické normy. Projekt byl dokončen o 20 % rychleji než alternativy kalové stěny, přičemž se vytvořilo o 40 % méně hlušiny.

Omezení a výzvy

Omezení půdy: U vysoce propustných štěrků nebo organických rašelin může dosažení nízké propustnosti vyžadovat předúpravu nebo modifikované injektážní směsi.

Kontrola kvality: Nekonzistentní vrstvy zeminy mohou vést k nestejnoměrným průměrům sloupů, což představuje riziko vzniku mezer ve stěně. Je nezbytné důsledné sledování.

Nákladové faktory: Trysková injektáž může být v jednoduchých půdních podmínkách dražší na lineární metr než stěny z kalu, ačkoli celkové úspory projektu mohou vzniknout v důsledku zkrácení časových plánů a pomocných prací.

Budoucí inovace

Rozvíjející se technologie, jako je směrová trysková injektáž a robotické navádění vrtáků, zvyšují přesnost řezaných stěn. Biopolymerní spárovací hmoty jsou také testovány, aby se snížila uhlíková stopa bariér při zachování výkonu.

Závěr

Soupravy pro tryskovou injektážjsou nejen schopny vytvořit efektivní podzemní oddělovací stěny, ale často nabízejí vynikající technické a ekologické výhody v náročných scénářích. Tím, že umožňují přizpůsobená řešení s nízkým dopadem, se staly cenným nástrojem pro geotechnické a environmentální inženýry po celém světě. Úspěšná implementace závisí na důkladném plánování, odborném provozu a robustním zajištění kvality – což dokazuje, že trysková injektáž je mnohem víc než jen technika pro vylepšení terénu.
