Jaké faktory určují průměr sloupu při tryskové injektáži?

Jaké faktory určují průměr sloupu při tryskové injektáži?

Při tryskové injektáži je průměr kolony kritickým parametrem, který přímo ovlivňuje efektivitu, účinnost a hospodárnost projektů na zlepšení půdy. Na rozdíl od konvenčních vrtaných šachet jsou tryskové injektážní sloupy tvořeny erodováním a smícháním zeminy in situ s vysokotlakými proudy kapaliny, což znamená, že jejich průměr není fixován vrtákem, ale závisí na složité souhře faktorů. Pochopení těchto proměnných je pro konstruktéry a operátory zásadní pro dosažení požadovaných rozměrů sloupů a vlastností zeminového cementu. Tento článek analyzuje klíčové faktory, které určujítryskovou injektážíprůměr kolony, kategorizovaný na zařízení, půdu, provozní a konstrukční parametry.

1. Vybavení a technické specifikace

Tlak trysky a průtok: Vyšší tlak kapaliny (typicky 30–60 MPa) a průtok zvyšují energii eroze a zvětšují průměr kolony. Systémy s trojitou tekutinou často dosahují větších průměrů než systémy s jednou tekutinou kvůli zvýšenému rozrušování půdy.

Konstrukce trysky: Průměr trysky, počet a orientace ovlivňují rychlost paprsku a obrazec rozstřiku. Větší nebo více trysek může rozšířit zónu eroze.

Rychlost otáčení a vytahování: Pomalejší otáčení a vytahování umožňují větší dodávku energie na hloubku a zvětšování průměru. Přílišná pomalost však může způsobit nadměrnou erozi a kolaps.

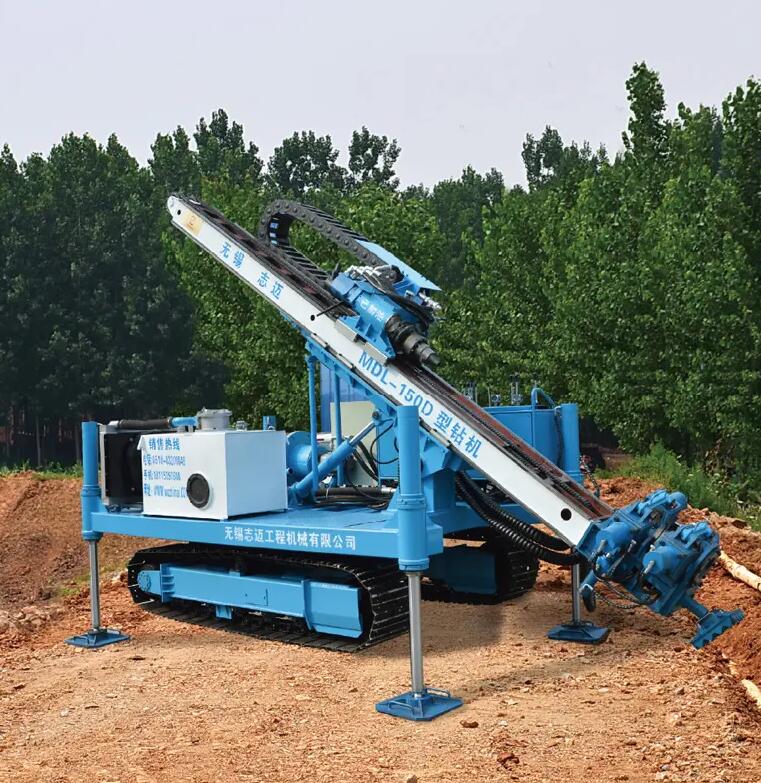

Typ a výkon návazce: Pokročilé návazce s automatizovaným řízením parametrů umožňují konzistentnější průměry v různých podmínkách.

2. Charakteristika půdy

Typ a hustota půdy: Zrnité půdy (písky, štěrky) jsou více erodovatelné, často poskytují větší průměry než soudržné jíly. Husté nebo stmelené půdy vyžadují vyšší energetický příkon.

Distribuce velikosti zrna: Dobře tříděné půdy s jemnými částicemi mohou omezit pronikání paprsku a snížit průměr. Pro větší sloupy jsou ideální čisté písky nebo měkké bahno.

Podmínky podzemní vody: Vysoká hladina podzemní vody může usnadnit tryskové šíření, ale může také smýt pojivo, pokud není kontrolováno.

In-situ Stres: Tlak nadloží v hlubokých vrstvách stlačuje kolonu, čímž se zmenšuje průměr ve srovnání s malou hloubkou.

3. Provozní parametry

Vlastnosti směsi spár: Viskozita, doba tuhnutí a hustota ovlivňují soudržnost trysky a promíchání půdy. Tixotropní spárovací hmoty mohou zachovat větší tvary sloupů.

Vzduchové nebo vodní zahalování: V systémech s dvojitou/trojitou kapalinou zakrývající trysky zachovávají energii proudu na delší vzdálenosti a zvětšují průměr.

Kroky zvedání a doba prodlevy: Některé techniky používají stupňovité vytahování s pauzami ke zlepšení míchání a průměru.

4. Návrhové a prováděcí faktory

Vzdálenost a překrytí sloupů: Průměr musí být navržen tak, aby se zajistilo překrytí v rastru sloupů pro stěny nebo desky.

Úvahy o hloubce: Průměr se často zmenšuje s hloubkou v důsledku ztráty energie a zadržování půdy.

Požadavky na kvalitu: Pro nosné sloupy mohou být specifikovány větší průměry, zatímco odříznuté stěny mohou upřednostňovat kontinuitu před velikostí.

Praktické implikace a případový příklad

V projektu stabilizace sypkého písku pro mostní opěru byl průměr cílového sloupu 1,5 metru. Počáteční pokusy s tryskáním jednou kapalinou při 40 MPa poskytly pouze průměry 1,1 metru kvůli zhutnění písku. Přechodem na trojkapalinový systém s tlakem 50 MPa a pomalejším odběrem (10 cm/min) bylo dosaženo požadovaného průměru. Testování půdy potvrdilo zlepšenou rovnoměrnost a pevnost.

Monitorování a nastavení

Monitorovací systémy v reálném čase sledují parametry, jako je tlak, průtok a točivý moment, a umožňují operátorům dynamicky upravovat nastavení. Ověření po konstrukci pomocí jader nebo CPT zajišťuje shodu průměru.

Závěr

Průměr kolony v tryskové injektáži není konstantní, ale je kontrolovatelný výsledek utvářený schopnostmi zařízení, odezvou půdy a provozní odborností. Optimalizací těchto faktorů mohou inženýři přizpůsobit tryskovou injektáž různým geotechnickým výzvám a vyvážit výkon a hospodárnost. S pokrokem v modelovacích a monitorovacích technologiích bude předpovídání a řízení rozměrů sloupů ještě přesnější a dále se zpevnítryskové injektážeroli v moderním zakládání staveb.
