Jak kontrolovat kvalitu tryskové injektáže pomocí vysokotlaké soupravy?

Jak kontrolovat kvalitu tryskové injektáže pomocí vysokotlaké soupravy?

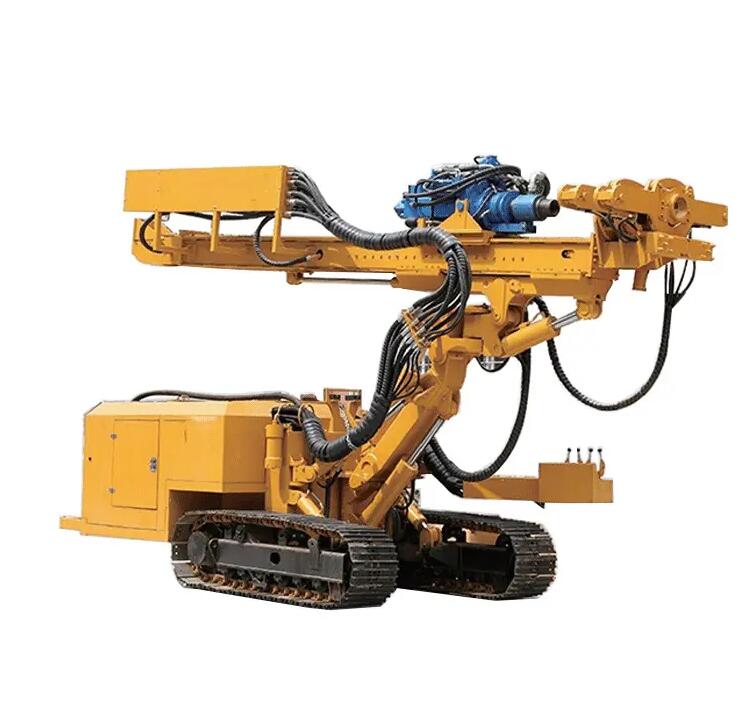

Kontrola kvality tryskové injektáže je prvořadá, protože proces zahrnuje skryté podzemní práce, kde vady mohou ohrozit strukturální integritu, vodotěsnost nebo dlouhodobou životnost. Vysoký tlaktryskové injektážní soupravy, přestože jsou vysoce účinné, vyžadují pečlivý dohled, aby byly zajištěny konzistentní výsledky. Tento článek nastiňuje komplexní rámec kontroly kvality zahrnující fáze plánování, provádění, monitorování a ověřování v souladu s mezinárodními normami, jako jsou EN 12716 a ASTM D6001.

1. Představební plánování a zkoušky

Průzkum půdy: Proveďte podrobné geotechnické průzkumy k charakterizaci variability půdy, podzemní vody a překážek.

Testovací program: Proveďte polní pokusy pro stanovení optimálních parametrů tryskání (tlak, průtok, rychlost rotace/stahování) pro různé vrstvy půdy.

Návrh směsi spár: Laboratorně vyzkoušejte poměry spárovací hmoty pro pevnost, propustnost a zpracovatelnost. V případě potřeby použijte aditiva pro specifické podmínky.

2. Monitorování v reálném čase během výstavby

Moderní vysokotlaké soupravy jsou vybaveny senzory a dataloggery pro monitorování:

Hydraulické parametry: Vstřikovací tlak (typicky 30–60 MPa), průtok a objem.

Mechanické parametry: Rychlost otáčení (5–20 ot./min), rychlost odtahu (5–30 cm/min) a točivý moment.

Vlastnosti spárovací hmoty: Hustota a viskozita měřené inline.

Odchylky za tolerancí spouštějí alarmy a vybízejí k okamžitým nápravným opatřením. Automatizované systémy mohou upravovat parametry v reakci na zpětnou vazbu v reálném čase.

3. Geometrie sloupů a zajištění kontinuity

Vertikalita a zarovnání: Použijte sklonoměry nebo gyroskopické nástroje ke sledování svislosti vrtné tyče, zejména u hlubokých sloupů.

Kontrola průměru kolony: Nepřímé metody, jako jsou testy zvednutí nebo měření zdvihu půdy, mohou indikovat dostatečnost průměru. Pro kritické projekty lze použít hloubkové kamery nebo geofyzikální tomografii.

Ověření překrytí: Zajistěte, aby se sekvenční sloupy překrývaly podle návrhu (obvykle 10–30 % průměru) pomocí přesných polohovacích systémů (GPS nebo totální stanice).

4. Kvalita materiálu a manipulace

Ovládací prvky dávkovacího zařízení: Automatizované dávkování s měřením na základě hmotnosti zajišťuje konzistentní složení spárovací hmoty.

Odběr vzorků a testování: Odebírejte často vzorky spárovací hmoty pro kontrolu doby tuhnutí, pevnosti a hustoty.

Kalibrace zařízení: Pravidelně kalibrujte tlakoměry, průtokoměry a čerpadla.

5. Postavební ověření

Vrtání jádra a laboratorní testování: Extrahujte jádra z vybraných kolon a vyhodnoťte neomezenou pevnost v tlaku, hustotu a homogenitu.

Testy propustnosti: Pro odříznuté stěny proveďte testy propustnosti in-situ (např. testy padající hlavou) nebo laboratorní testy jader.

Nedestruktivní testování: Sonické protokolování Crosshole, tepelné zobrazování nebo průzkumy měrného odporu mohou detekovat mezery nebo nekonzistence.

Zatěžovací zkoušky: Proveďte zkoušky zatížení desky nebo zkoušky integrity pro nosné sloupy.

6. Dokumentace a dodržování předpisů

Udržujte podrobnou dokumentaci kvality včetně:

Záznamy skutečného stavu s GPS souřadnicemi a hloubkami.

Protokoly parametrů a zprávy o anomáliích.

Laboratorní certifikáty a inspekční zprávy.

Porovnání výsledků s návrhovými specifikacemi (např. pevnost > 1 MPa, propustnost < 10⁻⁶ cm/s).

Příklad případu: Utěsnění tunelového portálu

V projektu železničního tunelu byla trysková injektáž použita k vytvoření vodotěsného těsnění kolem portálu v písčitém štěrku. Kontrola kvality zahrnovala monitorování tlaku/průtoku v reálném čase, denní testování zálivky a povýstavbové jádro. Jeden sloupec vykazoval nízkou pevnost; vyšetřování odhalilo ucpanou trysku během stavby. Sloup byl znovu provrtán a vyspárován, aby se zabránilo potenciálnímu vnikání vody.

Běžná úskalí a nápravná opatření

Nekonzistentní průměry: Často kvůli měnící se rychlosti stahování. Náprava: Použijte automatickou kontrolu stahování a trénujte operátory.

Slabá pevnost: Může být důsledkem špatného promíchání zeminy a malty nebo nesprávného poměru voda-cement. Upravte parametry a prodlužte dobu míchání.

Problémy s propustností: Mezery mezi sloupy lze vyřešit překrývající se re-injektáží.

Závěr

Kontrola kvality vtryskovou injektážís vysokotlakými soupravami je vícevrstvý proces vyžadující integraci technologie, odbornosti a přísných protokolů. Díky digitálnímu monitorování, systematickému testování a adaptivnímu řízení mohou inženýři dodávat tryskově injektované prvky, které splňují nejvyšší standardy výkonu a zajišťují bezpečnost a dlouhou životnost geotechnických struktur.
