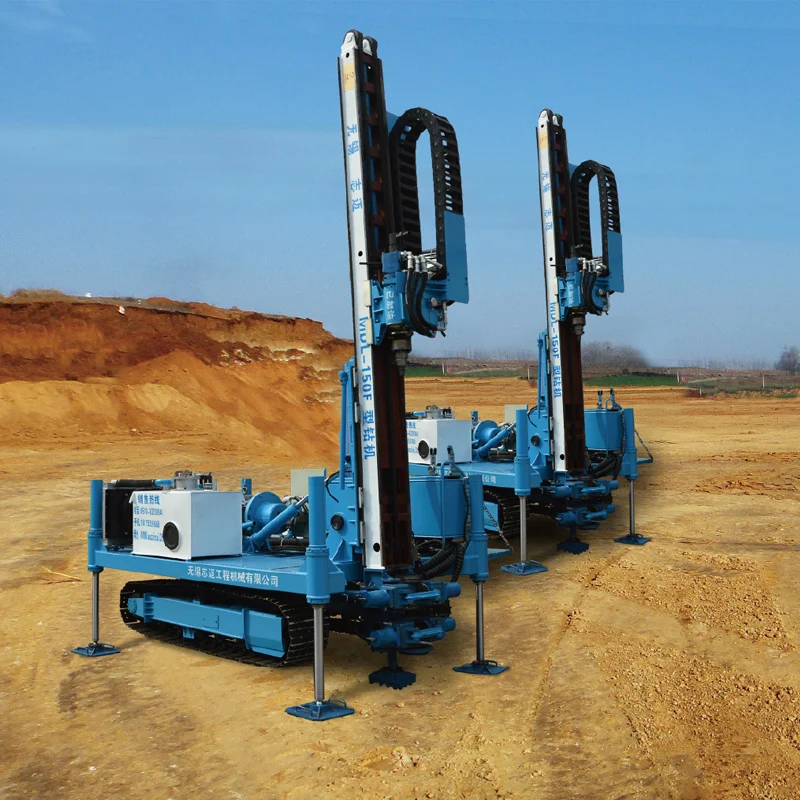

ZDL-150F je vysoce účinná vrtací souprava vyvinutá RM pro ukotvení, proudové injektáže a zamykání vody v domácích metrech, výškových budovách, letištích, tepelných čerpadlech pozemních zdrojů a další hluboké nadační jámy. Vrtací souprava je nedílná a je vybavena podvozkem prolézajícího a upínacího pouty. Nástroj pro vrtání kořenového kanálu lze použít k vyvrtání otvorů s pouzdrem a přidávají se volné rotace a proudové injektážní funkce.
Vítejte na nákupu rockových vrtných souprav od nás. Každá žádost od zákazníků bude odpověděna do 24 hodin.
Úvod stroje
● Točivý moment a rychlost lze přiměřeně přizpůsobit podle skutečných potřeb. Pohonná rám má zdvih 3,4 metrů, který lze použít pro kompozitní vrtání 3 metrů vrtacích tyčí a obalů. Rotátor s odpovídajícím točivým momentem může být nakonfigurován podle různých formací, což zlepšuje přizpůsobivost vrtné plošiny.
● Skalní vrtací souprava je vybavena podvozkem prohledávače, rotující plošinou s vysokou polohou, vývojovým válcem s velkým průměrem, snímek 0,9 metrů a podpůrným zařízením, díky čemuž je posun a umístění vrtné soupravy velmi pohodlný a během vrtání je stabilní a spolehlivý.
● Skalní vrtací souprava je vybavena upínacím poutkou, která způsobuje nakládání a vykládání vrtáků a obškrtů s nízkým obsahem pracovní síly a vysokou účinností.
Stavební charakteristiky skalního vrtného soupravy
● Třímičková kobaltová hlava vrtání, bláto. Vhodné pro vysokorychlostní vrtání v půdě, písku a jiných vrstvách; Vrtání kladiva vzduchu, vzduchové strusky, vysoké náklady na konfiguraci, kompresor vzduchu nad 15 kubických metrů, ponorné kladivo, velké znečištění, vhodné pro konstrukci horniny a zlomené vrstvy; Hydraulické kladivo v spodním otvoru, bahenní struska, nízké náklady na konfiguraci, vybavené čerpadlem BW-320, hydraulickým kladivem, menším znečištěním, vhodné pro rozbité vrstvy, písek a vejce a další vrstvy s vysokým obsahem vody.
● vrtání pouzdra; Vrtáková tyč a kompozitní vrtání; Nadační dewatering; Mikro-lisové hromady; Jednotlivé, dvojité, trojité rotační postřik, pevné stříkání, stříkání a další procesy rotačního postřiku.
● Geotermální díra (voda dobře) Konstrukce a průzkum (vybavený modulem navijáku, modulem otvoru, lze použít pro průzkum a konstrukci do 100 metrů); Statická penetrace (5t statická penetrace); dynamická penetrace.
Základní výkon a parametry
Základní parametry | |
Hloubka vrtání: | Φ150 -250 (mm) |
Hloubka vrtání: | 100-140 (M) |
Průměr vrtačky/průměr pouzdra: | Φ89/φ102/φ114/φ127/φ133/φ140/φ146/φ168 (mm) |
Vrtání sklonu: | 0-90 (°) |
Výstupní rychlost rotátoru: | 10/20/25/35/40/50/70/100/120/140 (R/min) |
Výstupní točivý moment rotátoru: | 8000 (n. m) |
Cestování rotátoru: | 3400 (mm) |
Proces krmení pohárky: | 900 (mm) |
Zvedací síla rotátoru: | 75 (KN) |
Rychlost zvedání rotátoru: | 0-1. 4 Nastavitelné/7/18/26 (m/min) |
Tlak rotátoru: | 33 (KN) |
Rychlost tlaku rotátoru: | 0-2. 8 Nastavitelné/14/36/80 (m/min) |
Parametry chůze | |
Styl chůze: | Trať chůze |
Horolezecký úhel: | 25 ° |
Tlak na trati: | 37. 8 kalhot |
Rychlost chůze: | 0, 4 km/h |
Parametry rotace | |
Metoda rotace: | Automatická rotace celého stroje |
Rotující struktura: | Zabitý ložisko |
Metoda polohování: | Polohovací kolík |
Vstupní výkon (motor): | 55+18. 5 (KW) |
Stav přepravy (L*W*H): | 5400*2100*2200 (mm) |
Hmotnost: | 6500 (KG) |
